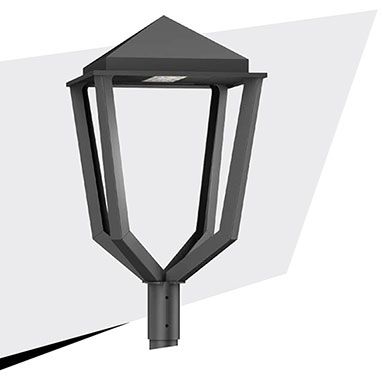

Lanterne LED parfaitement adaptée aux éclairages architecturaux et aux cœurs de villages.

 Lanterne en acier (traitement anticorrosion par cataphorèse)

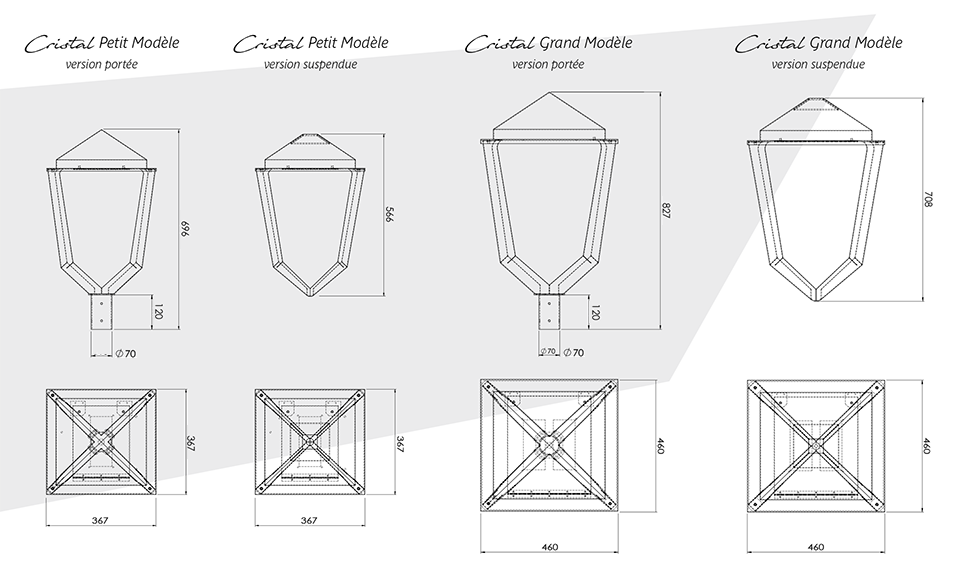

Existe en petit et grand modèle
Version portée ou suspendue
Thermolaquage RAL au choix en option
IP66
IK10
ULOR < 1%
Bénéficie de la technologie lf
Parafoudre de série
T° couleur 2200 K, 2700K, 3000 K et 4000K (autres températures de couleur sur demande)
Eligible au Certificat d’Economie d’Energie
Répond à la norme NF EN 13201
Répond à l'arrêté du 27 décembre 2018 relatif à la prévention, à la réduction et à la limitation des nuisances lumineuses

CE


La lanterne Cristal, équipée du module en version teinte chaude 2200K permet de retrouver le charme et la douceur de l’éclairage d’antan dans les centres villes historiques.

 CE

Existe en version portée ou suspendue.



Les + de la lanterne Cristal








Les caractéristiques détaillées de la Cristal
IK 10   CORPS

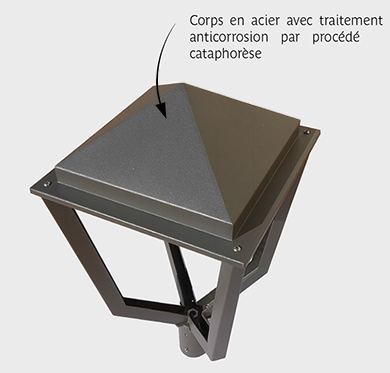

Corps de la lanterne en acier avec traitement anticorrosion par cataphorèse : ce procédé est une technique de dépôt d’une protection par électrophorèse.
Indice de protection : IP66 (totalement protégé contre les poussières et protégé contre les forts jets d’eau
de toutes directions à la lance).
Degré de résistance aux chocs mécaniques : IK10 (degré de protection qui correspond à un niveau d’énergie d’impact de 20 Joules max.).
Visserie en acier inoxydable.
Résistance aérodynamique sCx : 0,18 m².


FINITION

Thermolaquage RAL au choix en option.
Thermolaquage AKZO au choix en option.
Résistant à la corrosion.

Ulor BLOC OPTIQUE

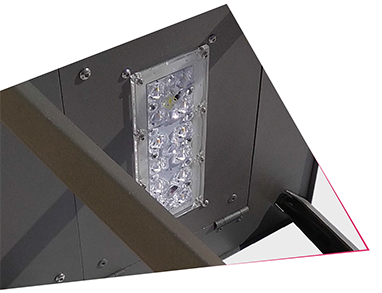

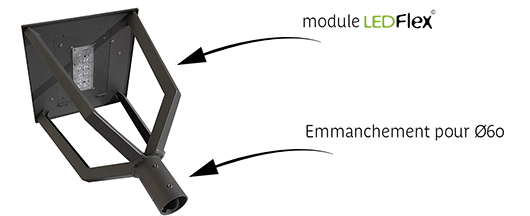

Module lf12 leds pour la Cristal Petit Modèle et 12 ou 24 leds pour la Cristal Grand Modèle.
Indice de protection du module : IP66 (totalement protégé contre les poussières et protégé contre les forts jets d’eau de toutes directions à la lance).
Température de couleur 2200 K, 2700 K, 3000 K et 4000 K (autres températures de couleur sur demande).
Diverses distributions photométriques : de route étroite à grande voie, surface moyenne et large.
IRC > 80 et IRC > 90 sur demande.
ULOR < 1%.
Alimentation en très basse tension SELV.
Le module lfest labellisé Energy Star.


CLII ÉLECTRICITÉ

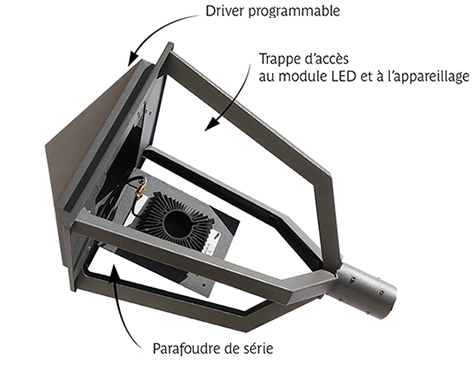

Équipée d’un driver programmable IP66
Équipée d’un parafoudre (fiche technique sur demande). Possibilité de déporter le parafoudre en pied de mât.
Classe I ou Classe II sur demande


INSTALLATION

Hauteur d’installation recommandée : 3 à 6 m Cristal Petit Modèle et 5 à 8m Cristal Grand Modèle

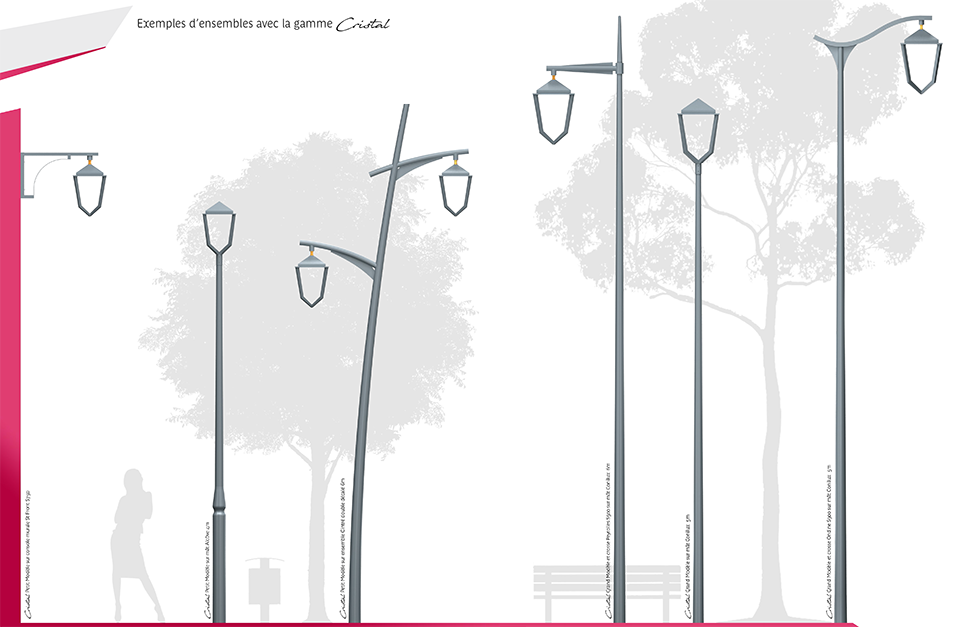

Fixation en portée ou suspendue.
Fixation sur crosse, console ou top de mât.



CE Eligible au certificat d'économie d'énergie NORMES

Répond à la norme NF EN 13201.
Répond à l'arrêté du 27 décembre 2018 relatif à la prévention, à la réduction et à la limitation des nuisances lumineuses
CE
RoHS.
Eligible au Certificat d’Economie d’Energie.

CE     GARANTIE

module lf Garantie 5 ans.


CE

« ÉCLAIRER SUR MESURE»

Dans une démarche de conception de projets sur mesure, nous configurons et développons nos modules en fonction de vos besoins et exigences.

 CE


Les performances techniques du lui permettent de résoudre des problématiques spécifiques d’éclairage là où les solutions LEDs génériques atteignent leurs limites.

La technologie offre une grande modularité grâce à la combinaison alimentation, régulation, dissipation, LEDs et optique :

- Choix de la température de couleur allant du blanc chaud 2200 K au blanc froid 5000 K.
- Choix de la combinaison de différents types de lentilles avec des angles optiques de 4° à 140°, elliptique, asymétrique, etc. de manière à obtenir des photométries «sur-mesure».

- Choix de la puissance en fonction du flux lumineux pour éclairement optimisé.

Tous ces critères contribuent à éclairer au plus juste, et répondent aux différentes recommandations de classifications de voies NF EN 13201, PMR (personnes à mobilité réduite), piétons, vélos, motos.

La technologie d’éclairage , grâce à sa durée de vie élevée et sa haute efficacité énergétique permet une réelle rentabilité à court terme et contribue à limiter la pollution lumineuse.

Systèmes de gestion / détection / gradation / pilotage à distance sur demande.

Les modules sont protégés de série par un parafoudre à varistance. Cette protection ne couvre pas les surtensions liées au réseau qui sont exclues de notre garantie.
Données techniques des modules LED
Référence Type de LED Nb de LED Courant Puissance réelle consommée

Flux en sortie d'optique (lm)

 Ratio lm/W en sortie d'optique IRC
      mA W 2200k 2700k 3000k 4000k 2200k 2700k 3000k 4000k
MLK 12.350 Cree XP-G3 12 350 14 1510 1720 1931 2030 108 123 138 145 >80
MLK 12.400 Cree XP-G3 12 400 16 1702 1939 2176 2288 106 121 136 143 >80
MLK 12.450 Cree XP-G3 12 450 18 1890 2154 2417 2541 105 120 134 141 >80
MLK 12.500 Cree XP-G3 12 500 20 2074 2363 2652 2788 104 118 133 139 >80
MLK 12.550 Cree XP-G3 12 550 22 2254 2568 2883 3030 102 117 131 138 >80
MLK 12.600 Cree XP-G3 12 600 24 2430 2769 3108 3267 101 115 130 136 >80
MLK 12.650 Cree XP-G3 12 650 26 2603 2965 3328 3499 100 114 128 135 >80
MLK 12.700 Cree XP-G3 12 700 28 2772 3158 3544 3726 99 113 127 133 >80
MLK 12.750 Cree XP-G3 12 750 30 2937 3346 3756 3948 98 112 125 132 >80
MLK 12.800 Cree XP-G3 12 800 32 3099 3531 3962 4166 97 110 124 130 >80
MLK 12.850 Cree XP-G3 12 850 34 3258 2712 4166 4379 96 109 123 129 >80
MLK 12.900 Cree XP-G3 12 900 36 3413 3889 4364 4588 95 108 121 127 >80
MLK 12.950 Cree XP-G3 12 950 38 3566 4063 4560 4794 94 107 120 126 >80
MLK 12.1000 Cree XP-G3 12 1000 40 3716 4233 4751 4995 93 106 119 125 >80
MLK 12.1050 Cree XP-G3 12 1050 42 3862 4400 4939 5192 92 105 118 124 >80
MLK 24.350 Cree XP-G3 24 350 28 3020 3441 3862 4060 108 123 138 145 >80
MLK 24.400 Cree XP-G3 24 400 32 3404 3879 4353 4577 106 121 136 143 >80
MLK 24.450 Cree XP-G3 24 450 36 3781 4308 4834 5082 105 120 134 121 >80
MLK 24.500 Cree XP-G3 24 500 40 4148 4726 5304 5576 104 118 133 139 >80
MLK 24.550 Cree XP-G3 24 550 44 4509 5137 5765 6061 102 117 131 138 >80
MLK 24.600 Cree XP-G3 24 600 48 4860 5538 6215 6534 101 115 129 136 >80
MLK 24.650 Cree XP-G3 24 650 52 5206 5931 6657 6998 100 114 128 135 >80
MLK 24.700 Cree XP-G3 24 700 56 5544 6317 7089 7453 99 113 127 133 >80
MLK 24.750 Cree XP-G3 24 750 60 5874 6693 7512 7897 98 112 125 132 >80
MLK 24.800 Cree XP-G3 24 800 64 6198 7062 7925 8332 97 110 124 130 >80
MLK 24.850 Cree XP-G3 24 850 68 6516 7424 8332 8759 96 109 123 129 >80

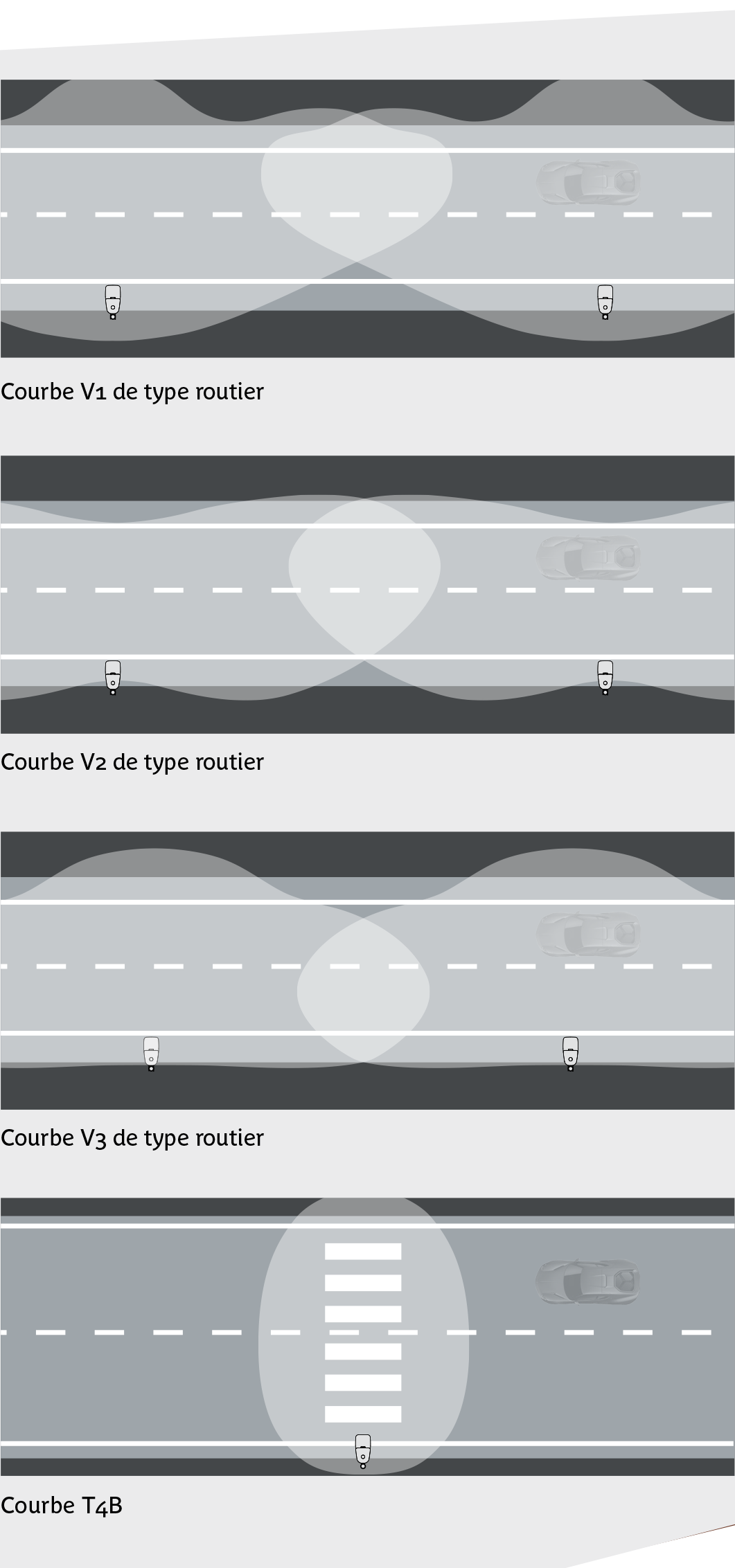

Distributions lumineuses







La technologie offre la formidable opportunité d’éclairer au plus juste dans un confort visuel inégalé, avec une efficacité énergétique sans précédent .


Lumières de France est spécialisée dans la fabrication de luminaires sur-mesure.

Nous sélectionnons les meilleurs composants du marché pour élaborer nos modules lf. Nous maîtrisons chaque stade de leur fabrication afin de vous garantir la meilleure qualité.

Notre savoir-faire en conception et notre maîtrise des dernières technologies nous permettent de vous proposer des produits toujours plus performants et en cohérence avec votre besoin : le module lf de la lanterne Rivoli -B offre un choix de distribution lumineuse illimité car chaque projet est un cas unique.

Néanmoins, afin de répondre à la majorité des configurations, nous proposons 4 distributions lumineuses en standard.

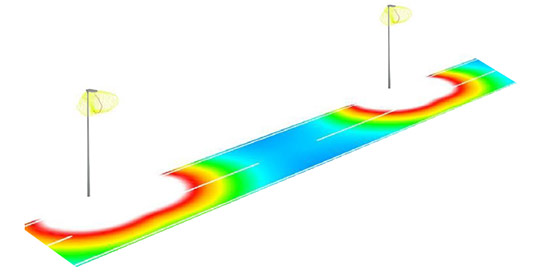

Exemple de résultats photométriques selon la NF-EN 13201

Données :
Interdistance entre mâts : 25m
Route de type CE3
Largeur de chaussée : 5m
Hauteur d’installation : 4m
Nombre de LED : 24
Puissance : 36 W
Flux lumineux en 3000k : 4834 lm

Résultats photométriques :
Eclairement moyen : 16,2 Lux
Uniformité : 0.42
